■ 可选分体式结构或整体式结构
■ LED数码管显示三相电压值、电流值、故障状态等
■ 保护功能可投退（适用于过压，欠压，不平衡，漏电，欠流保护）
■ 保护动作可设定跳闸或告警输出（适用于过压，欠压，不平衡，漏电，欠流保护）
■ 短路保护
■ 堵转保护
■ 断相保护
■ 三相电流不平衡保护
■ 过压保护
■ 欠压保护
■ 过流保护
■ 欠流保护
■ 漏电保护/接地保护（需配专用零序互感器）
■ 故障记忆功能
■ 4-20mA标准模拟信号输出（选配）
■ RS-485通讯接口（选配）
|
型 号
|
JDB-LQ
|
|
工作电源
|
220VAC,380VAC , 50/60Hz
|
|
电流范围
|
1-10A，5-50A，10-100A，20-200A
80-400A，400-600A，600-800A
|
|
保护功能
|
短路，堵转，三相不平衡，断相
过压，欠压，过流，欠流，漏电
*部分保护可投退及设定跳闸或告警输出
|
|
选配功能
|
4-20mA标准模拟信号输出，
RS-485通讯接口
|
|
显示方式
|
LED数码管显示电压、电流、故障状态
|
|
触点形式
|
1组常开常闭跳闸触点
1组常开常闭告警触点
|
|
触点容量
|
3A 380VAC（阻性）
|
|
外形尺寸
|
101×54×77mm（显示器部分）
|
|
开孔尺寸
|
98×51.5mm
|
|
安装结构
|
整体式 或 分体式 （订货时注明）
|

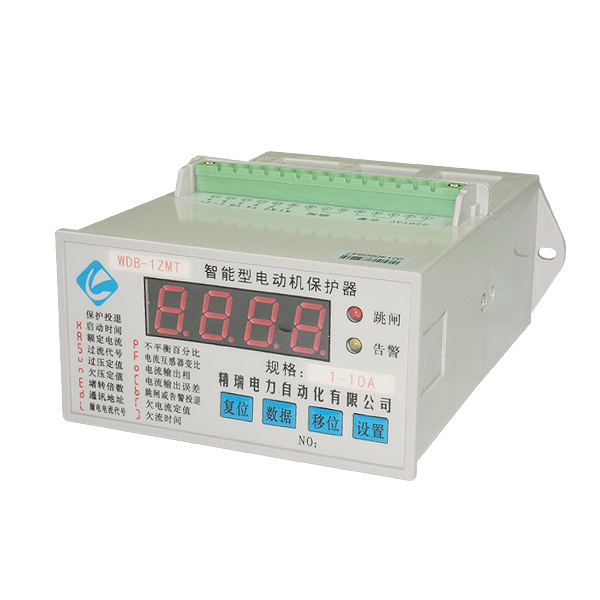

![20140805141945-0756-55079[4]](http://www.ginri.com/upload/image/2014-09/20140922160255-0655-67112.jpg)

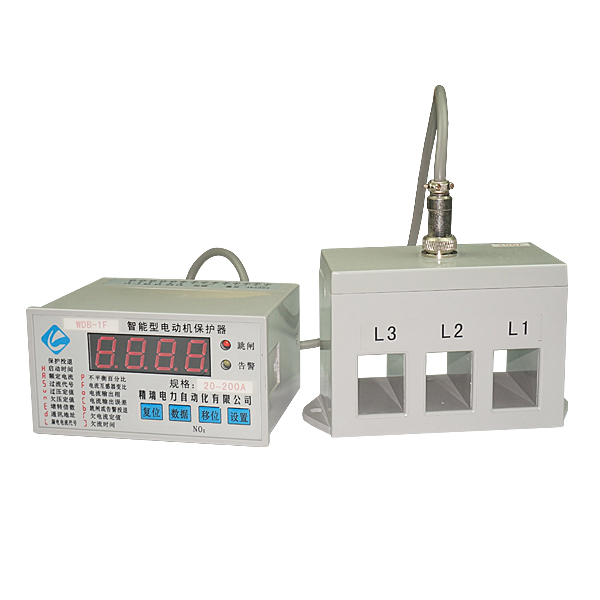

![20140802144602-0650-29248[2]](http://www.ginri.com/upload/image/2014-09/20140922160301-0750-90098.jpg)

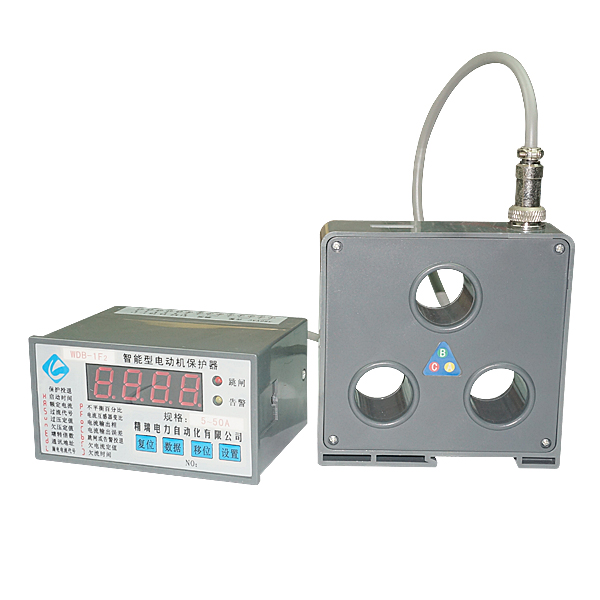

![20140802144947-0598-84306[2]](http://www.ginri.com/upload/image/2014-09/20140922160307-0671-26460.jpg)
